STEREONET UYGULAMALARI |
 |
|
6-Bir düzlemin herhangibir
yöndeki görünür eğiminin bulunması
Problem:K-G, 60D konumlu bir
düzlemin K35D yönündeki görünür eğim açısını bulunuz |
|
 |
 |
|
1-K-G, 60D konumlu düzlem çizilir |
2-K35D yönünü temsil eden çizgi çizilir ve bu ddoğrunun düzlemi
kestiği nokta(ge) bulunur |
 |
 |
|
3-Bu nokta ağın D-B çizgisine çakıştırılır ve dıştan noktaya
kadar olan açı okunur |
4-Bu açı (45) düzlemin istenilen yöndeki görünür eğim açısıdır |
|
7-İki doğrunun
üzerinde bulunduğu düzlemin konumunun bulunması (Bazı
durumlarda bir düzlemin iki yöndeki görünür eğimi veya
düzlem üzerinde iki çizgiselliğin konumu bilinebilir.
Bunlara bağlı olarak düzlemin konumu belirlenebilir)
Problem: Bir düzlemin
K50B, yönündeki görünür eğimi 35 KB; K20B yönündeki görünür
eğimi ise 40 GD'dur. Bu düzlemin konumunu bulunuz |
 |
 |
|
1-K20B yönü ağın D-B çizgisi üzerine getirilir ve GD ucundan
40 derece sayılarak ilk veri (l1) işaretlenir |
2-K50B yönü ağın D-B çizgisi üzerine getirilir
ve KB ucundan 35 derece sayılır(l2)(işaretlenenler çizgisel
yapıdır K20B, 40GD - K50B,35KB) . |
 |
 |
|
3-Bulunan iki nokta şeffaf kağıt çevrilerek alttaki ağın
aynı boylamı ile çakıştırılır ve bu yay çizilir. Bu aranılan
düzlemdir. Düzlemin eğim miktarı (70) eğim Yönü (GB) ve
doğrultusu (K36B) okunur |

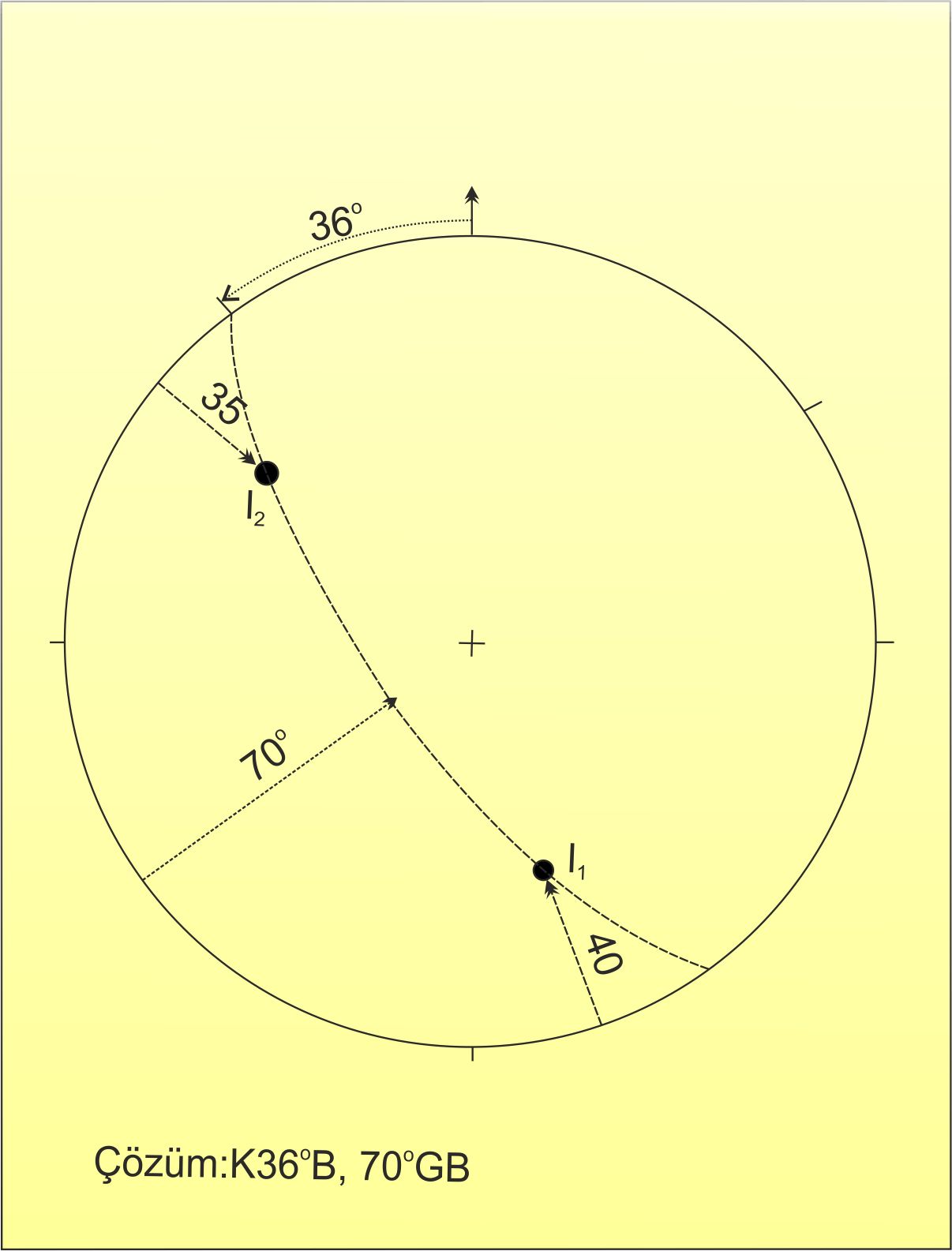

4-Aranılan düzlemin konumu |
|
|
|
|
